Tuyauterie d'air comprimé


SmartPipe+ : tuyauterie en aluminium pour l’air comprimé

Le SmartPipe+™ Kaeser est un tuyau en aluminium pour les réseaux d'air comprimé qui permet de réduire aussi bien les frais d'installation que les coûts d'exploitation à long terme. Des petits ateliers aux grands réseaux industriels, SmartPipe+ est parfaitement adapté à tous les sites et disponible jusqu’à un diamètre de tuyau de 110 mm.

Circulation et qualité d'air comprimé optimales

Le SmartPipe+ est un tube en aluminium calibré et lisse dont le coefficient de frottement bas assure le meilleur écoulement laminaire possible. Les raccords à passage intégral minimisent la perte de charge pour un écoulement optimal et une efficacité énergétique maximale. Les raccords étanches empêchent les pertes d'air et le gaspillage d'énergie.

Le système SmartPipe+ est idéal pour les réseaux qui exigent une très haute qualité d'air comprimé. L'aluminium n’est pas sujet à la rouille ou à la corrosion. Il ne présente pas de surfaces rugueuses ni de restrictions de section propices à l'accumulation des contaminants. Grâce aux surfaces intérieures lisses et au passage intégral, les contaminants s'écoulent jusque dans les sécheurs et les filtres où ils sont éliminés efficacement.


    Étendue de la fourniture SmartPipe+

    Étendue de la fourniture SmartPipe+

    nested pipes, compressed air piping

    Le SmartPipe+ est disponible dans huit dimensions de 20 mm à 168 mm, et il est parfait pour réaliser des collecteurs, des conduites de distribution et des descentes vers les points de consommation. La tuyauterie SmartPipe+ est fournie avec tous les accessoires nécessaires à une installation de première qualité :

    • Raccords droits
    • Coudes et raccords en T
    • Croix
    • Réducteurs
    • Cols de cygne
    • Vannes à boisseau sphérique
    • Brides à pose rapide et suspentes
    • Clips de fixation
    • Tuyaux souples
    • Différents connecteurs de sécurité conformes à ISO 4414/EN983

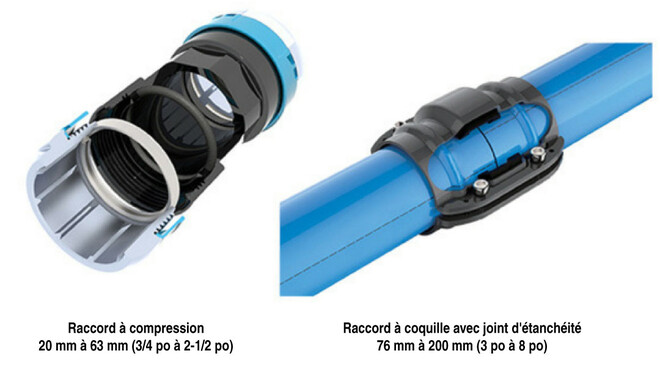

    Installation aisée

    Installation aisée

    SmartPipe fittings, compressed air piping

    Rapide à monter et facile à modifier, SmartPipe+ est le système de distribution d'air comprimé le plus polyvalent qui soit. Il combine des matériaux et des raccords légers pour réduire considérablement la main-d'œuvre et la durée d'installation, surtout pour la pose de tuyauteries en hauteur.

    Autres caractéristiques :

    • Plus rapide à installer qu’une tuyauterie conventionnelle
    • Ne nécessite pas de corps de métiers spécialisés
    • Pas de filetage, soudage ou brasage des tubes
    • Matériel facile à monter et à raccorder
    • Peut se raccorder à des réseaux en place utilisant d'autres types de tuyaux
    • Évolutif en fonction de vos besoins, par l’ajout ou le démontage aisé de tuyauterie

    Avantages et inconvénients des matériaux de tuyauterie courants

    Le choix de la tuyauterie impacte directement les trois éléments clés de tout réseau d’air comprimé : le débit, la pression et la qualité de l’air. Il a également des répercussions immédiates sur les coûts d’installation. Le tableau ci-dessous présente les principaux avantages et inconvénients de chacune des options les plus courantes.

    MatériauAvantagesInconvénients
    Fer noir
    • Coûts de matériau modérés
    • Disponible dans de nombreuses dimensions
    • Installation nécessitant beaucoup de main-d'œuvre
    • Sujet à la rouille et aux fuites
    • La surface intérieure rugueuse favorise l'accumulation de polluants et engendre une perte de charge
    Fer galvanisé
    • Coûts de matériau modérés
    • Disponible dans de nombreuses dimensions
    • Relativement protégé contre la rouille
    • Souvent revêtu uniquement à l’extérieur
    • Installation nécessitant beaucoup de main-d'œuvre
    • La surface intérieure rugueuse favorise l'accumulation de polluants et engendre une perte de charge
    • Susceptible de rouiller et de fuir au niveau des jonctions
    Cuivre
    • Ne rouille pas, bonne qualité d'air comprimé
    • Intérieur lisse, perte de charge faible
    • Nécessite un brasage soigneux pour éviter les fuites
    • Sensible au cyclage thermique
    • L’installation nécessite une flamme ouverte
    Inox
    • Ne rouille pas, bonne qualité d'air comprimé
    • Intérieur lisse, perte de charge faible
    • Installation nécessitant beaucoup de main-d'œuvre
    • Matériau cher
    PVC
    • Léger
    • Peu coûteux
    • Faible niveau de sécurité
    • Non conforme aux règles applicables dans certains secteurs
    • Se charge en électricité statique
    • Sujet à éclatement
    • Colles incompatibles avec les huiles de compresseurs
    Aluminium
    • Résiste à la corrosion
    • Léger
    • Facile à installer
    • Faible coût de propriété
    • Pressions nominales limitées
    • Coûts du matériau
