Gros compresseurs à vis de 100 à 700 hp


Pour plus de débit et une efficacité optimale

Nos compresseurs à vis à injection d'huile des séries DSD à HSD font la démonstration de leurs avantages principalement dans les activités industrielles à grande échelle. Les compresseurs à vis jusqu'à 700 hp sont parfaits si votre production requiert à la fois d’importants volumes d'air comprimé et des niveaux de fiabilité et d’efficacité énergétique élevés.

La série DSD est proposée avec un sécheur en option pour protéger vos tuyaux d'air comprimé contre la corrosion et réduire le risque d'endommagement des produits.
Tous les modèles sont disponibles avec ou sans moteur à vitesse variable (SFC).

Les centrales de la série HSD intègrent deux compresseurs sous une même carrosserie. Chacune des deux unités est entièrement équipée d'un bloc compresseur, d’une commande SIGMA CONTROL et d’un système de refroidissement. Conçue pour des débits élevés, cette série est particulièrement adaptée aux besoins de l'industrie automobile ou des aciéries.

Les avantages

  • Conception facilitant l'entretien :
    Chaque unité est conçue pour offrir un accès aisé, par l’avant, à tous les points d'entretien, d’où des gains de temps et une disponibilité accrue.
  • Une commande intégrée pour une efficience optimale :
    La commande interne SIGMA CONTROL 2 adapte précisément la puissance utile du compresseur à la consommation d'air comprimé effective. Elle optimise et coordonne la production et la consommation d'air comprimé.
  • Une grande flexibilité dans un minimum d'espace :
    Pour la série HSD, deux compresseurs sont logés sous une même carrosserie et sont nettement moins encombrants qu’un seul compresseur pour une même puissance. La centrale s'adapte de manière optimale aux différentes phases de consommation pour minimiser les temps de marche à vide et améliorer la rentabilité.


Les détails de nos compresseurs à vis jusqu’à 700 hp :

Économisez de l’énergie avec la récupération de chaleur
Récupération de chaleur maximale avec les compresseurs à vis.

Un compresseur à vis convertit en chaleur 100 % de l'électricité qu'il consomme. Jusqu'à 96 % de cette énergie est récupérable, par exemple pour le chauffage. Cela permet de réduire la consommation d'énergie primaire et d'améliorer considérablement le bilan énergétique global de l'entreprise.

Rendez-vous sur notre page dédiée à la récupération de chaleur pour tout savoir sur les domaines d’utilisation et les potentiels d’économie.

Fonctionnement efficace et fiable
Commande de compresseur SIGMA CONTROL 2

La commande intégrée SIGMA CONTROL 2 gère la production d'air comprimé et assure le fonctionnement fiable et efficace de la centrale. Elle garantit une coordination optimale en interconnexion. Elle surveille et évalue tous les composants importants et les états de fonctionnement de la centrale. L’exploitant dispose de multiples fonctions de communication, y compris pour relier la centrale à un système de contrôle-commande (SCADA).

L’efficacité énergétique est essentielle
Save with KAESER life-cycle management

L'achat et l'entretien du compresseur ne représentent qu'une petite fraction du coût de propriété total. La plus grande part des coûts du système est imputable à l’énergie. Étant l’un des plus grands constructeurs de systèmes d'air comprimé, nous proposons une planification sur mesure pour répondre exactement à vos besoins individuels, une station d'air comprimé éco-énergétique et un service fiable. Nous sommes à vos côtés pendant toute la durée de vie de votre station d'air comprimé.

Schéma fonctionnel - HSD

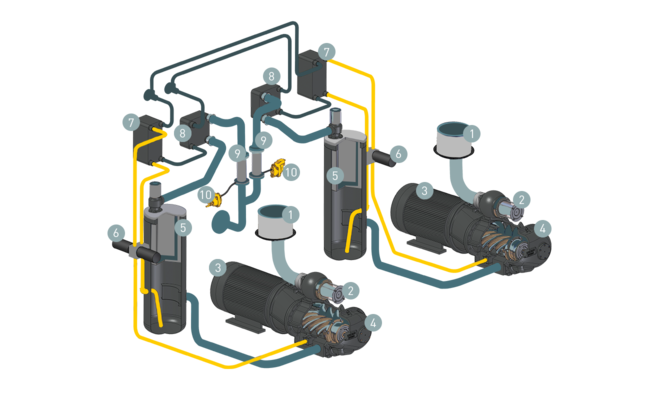

Structure des centrales d'air comprimé HSD
  1. Filtre à air
  2. Soupape d'aspiration
  3. Moteur électrique
  4. Bloc compresseur à vis
  5. Séparateur avec cartouche
  1. Filtre à fluide
  2. Refroidisseur de fluide
  3. Refroidisseur final
  4. Séparateur centrifuge
  5. Purgeur de condensats ECO-DRAIN

L'air passe par le filtre d'aspiration (1) et la soupape d’aspiration (2) pour arriver dans le bloc compresseur (3) au PROFIL SIGMA. Le bloc compresseur (3) est entraîné par un moteur électrique à haut rendement (4). L’huile de refroidissement injectée à la compression est séparée de l’air dans le réservoir séparateur (5). L'air comprimé passe par la cartouche séparatrice d'huile bi-étagée (6) et le clapet antiretour à pression minimale (7) avant d'arriver dans le refroidisseur final (8).

Les condensats produits par le refroidissement sont séparés de l’air comprimé par le séparateur centrifuge intégré (9) puis évacués par le purgeur ECO-DRAIN (10). L'air comprimé sans condensats sort de la centrale par le raccord (11). L’huile de refroidissement qui a absorbé la chaleur de la compression est refroidie par le refroidisseur de fluide (12) au moyen d'un échangeur de chaleur fluide-eau. L’huile de refroidissement est ensuite épurée par le filtre à fluide ECO (13). Le système de gestion électronique de température (ETM) (14) assure des températures de service les plus basses possibles. L'armoire électrique renferme la commande de compresseur SIGMA CONTROL 2 et, selon la version, le démarreur étoile-triangle ou le convertisseur de fréquence (SFC).

Caractéristiques techniques DSD

Version standard

ModèleDSD 145 DSD 175 DSD 205
Pression de service bar 7,5 7,5 10 7,5 10 13
Débit de la centrale complète à la pression de service m³/min 14 16,92 13,6 21 16,59 13,06
Pression positive maxi bar 9 8,5 12 8,5 12 15
Puissance utile nominale moteur kW 75 90 110
Dimensions
l x P x H mm 		2.450 x 1.730 x 2.150 2.450 x 1.730 x 2.150 2.450 x 1.730 x 2.150
Raccord d'air compriméDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Niveau de pression acoustique dB(A) 69 70 72
Poids kg 2.950 3.060 3.090 3.360 3.100 3.130

ModèleDSD 240
Pression de service bar 7,5 10 13
Débit de la centrale complète à la pression de service m³/min 25,15 20,4 16,15
Pression positive maxi bar 8,5 12 15
Puissance utile nominale moteur kW 132
Dimensions
l x P x H mm 		2.450 x 1.730 x 2.150
Raccord d'air compriméDN65 PN16 DIN
Niveau de pression acoustique dB(A) 74
Poids kg 3.420 3.430 3.170

Version T

ModèleDSD 145 T DSD 175 T DSD 205 T
Pression de service bar 7,5 7,5 10 7,5 10 13
Débit de la centrale complète à la pression de service m³/min 14 16,92 13,6 21 16,59 13,06
Pression positive maxi bar 9 8,5 12 8,5 12 15
Puissance utile nominale moteur kW 75 90 110
Sécheur frigorifiqueABT 250 ABT 250 ABT 250
Dimensions
l x P x H mm 		2.750 x 1.730 x 2.150 2.750 x 1.730 x 2.150 2.750 x 1.730 x 2.150
Raccord d'air compriméDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Niveau de pression acoustique dB(A) 69 70 72
Poids kg 3.220 3.330 3.360 3.630 3.370 3.400

ModèleDSD 240 T
Pression de service bar 7,5 10 13
Débit de la centrale complète à la pression de service m³/min 25,15 20,4 16,15
Pression positive maxi bar 8,5 12 15
Puissance utile nominale moteur kW 132
Sécheur frigorifiqueABT 250
Dimensions
l x P x H mm 		2.750 x 1.730 x 2.150
Raccord d'air compriméDN65 PN16 DIN
Niveau de pression acoustique dB(A) 74
Poids kg 3.690 3.700 3.440

Version SFC

ModèleDSD 145 SFC DSD 175 SFC DSD 205 SFC
Pression de service bar 7,5 7,5 10 7,5 10 13
Débit de la centrale complète à la pression de service m³/min 3,67 - 15,73 3,67 - 18,43 3,5 - 15,6 4,45 - 21,22 4,2 - 18,3 4,97 - 15,16
Pression positive maxi bar 8,5 10 10 15
Puissance utile nominale moteur kW 75 90 110
Dimensions
l x P x H mm 		2.690 x 1.730 x 2.150 2.690 x 1.730 x 2.150 2.690 x 1.730 x 2.150
Raccord d'air compriméDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Niveau de pression acoustique dB(A) 70 71 73
Poids kg 3.190 3.330 3.340 3.370

ModèleDSD 240 SFC
Pression de service bar 7,5 10 13
Débit de la centrale complète à la pression de service m³/min 5,57 - 23,47 5,33 - 20,08 4,96 - 16,57
Pression positive maxi bar 8,5 12 15
Puissance utile nominale moteur kW 132
Dimensions
l x P x H mm 		2.690 x 1.730 x 2.150
Raccord d'air compriméDN65 PN16 DIN
Niveau de pression acoustique dB(A) 75
Poids kg 3.670 3.410 3.440

Version T-SFC

ModèleDSD 145 T SFC DSD 175 T SFC DSD 205 T SFC
Pression de service bar 7,5 7,5 10 7,5 10 13
Débit de la centrale complète à la pression de service m³/min 3,67 - 15,73 3,67 - 18,43 3,5 - 15,6 4,45 - 21,22 4,2 - 18,3 4,97 - 15,16
Pression positive maxi bar 8,5 10 10 15
Puissance utile nominale moteur kW 75 90 110
Sécheur frigorifiqueABT 250 ABT 250 ABT 250
Dimensions
l x P x H mm 		2.990 x 1.730 x 2.150 2.990 x 1.730 x 2.150 2.990 x 1.730 x 2.150
Raccord d'air compriméDN65 PN16 DIN DN65 PN16 DIN DN65 PN16 DIN
Niveau de pression acoustique dB(A) 70 71 73
Poids kg 3.470 3.610 3.620 3.650

ModèleDSD 240 T SFC
Pression de service bar 7,5 10 13
Débit de la centrale complète à la pression de service m³/min 5,57 - 23,47 5,33 - 20,08 4,96 - 16,57
Pression positive maxi bar 8,5 12 15
Puissance utile nominale moteur kW 132
Sécheur frigorifiqueABT 250
Dimensions
l x P x H mm 		2.990 x 1.730 x 2.150
Raccord d'air compriméDN65 PN16 DIN
Niveau de pression acoustique dB(A) 75
Poids kg 3.950 3.690 3.720

Module sécheur frigorifique

ModèleABT 250
Consommation électrique kW 1,8
Point de rosée sous pression °C 3
FrigorigèneR-513A
Potentiel de réchauffement planétaire631
Volume de frigorigène kg 1,35
Masse de frigorigène en équivalent CO2 t 0,9
Circuit frigorifique hermétique-

Caractéristiques techniques DSDX

Version standard

ModèleDSDX 245 DSDX 305
Pression de service bar 7,5 10 13 7,5 10 13
Débit de la centrale complète à la pression de service m³/min 25,15 20,4 16,15 30,55 24,7 19,78
Pression positive maxi bar 8,5 12 15 8,5 12 15
Puissance utile nominale moteur kW 132 160
Dimensions
l x P x H mm 		2.690 x 1.910 x 2.140 2.690 x 1.910 x 2.140
Raccord d'air compriméDN80 PN16 DIN DN80 PN16 DIN
Niveau de pression acoustique dB(A) 74 75
Poids kg 3.950 3.962 3.716 4.450 4.018 4.030

Version SFC

ModèleDSDX 245 SFC DSDX 305 SFC
Pression de service bar 7,5 10 13 7,5 10 13
Débit de la centrale complète à la pression de service m³/min 5,57 - 27,17 5,57 - 23,35 4,95 - 19,27 6,85 - 33,03 5,35 - 28,46 5,18 - 24,01
Pression positive maxi bar 8,5 12 15 8,5 12 15
Puissance utile nominale moteur kW 132 160
Dimensions
l x P x H mm 		2.940 x 1.910 x 2.140 2.940 x 1.910 x 2.140
Raccord d'air compriméDN80 PN16 DIN DN80 PN16 DIN
Niveau de pression acoustique dB(A) 75 76
Poids kg 4.700 4.454 4.466 4.800 4.812 4.566

Caractéristiques techniques ESD

Version standard

ModèleESD 375 ESD 445
Pression de service bar 7,5 10 13 7,5 10 13
Débit de la centrale complète à la pression de service m³/min 37,85 30,13 24,34 42,2 37,32 29,67
Pression positive maxi bar 8,5 12 15 8,5 12 15
Puissance utile nominale moteur kW 200 250
Dimensions
l x P x H mm 		2.960 x 2.030 x 2.140 2.960 x 2.030 x 2.140
Raccord d'air compriméDN100 PN16 DIN DN100 PN16 DIN
Niveau de pression acoustique dB(A) 75 76
Poids kg 5.000 4.880 4.560 5.060 4.940

Version SFC

ModèleESD 375 SFC ESD 445 SFC
Pression de service bar 7,5 10 13 7,5 10 13
Débit de la centrale complète à la pression de service m³/min 8,6 - 37,6 8,22 - 32,51 6,4 - 27,48 10,6 - 43,2 8,33 - 37,89 7,77 - 31,94
Pression positive maxi bar 8,5 12 15 8,5 12 15
Puissance utile nominale moteur kW 200 250
Dimensions
l x P x H mm 		3.200 x 2.030 x 2.140 3.200 x 2.030 x 2.140
Raccord d'air compriméDN100 PN16 DIN DN100 PN16 DIN
Niveau de pression acoustique dB(A) 76 77
Poids kg 5.480 5.160 5.170 5.660 5.540 5.220

Caractéristiques techniques FSD

Version standard

ModèleFSD 475 FSD 575
Pression de service bar 7,5 10 13 7,5 10 13
Débit de la centrale complète à la pression de service m³/min 48,2 37,63 29,52 58,4 47,57 37
Pression positive maxi bar 8,5 12 15 8,5 12 15
Puissance utile nominale moteur kW 250 315
Dimensions
l x P x H mm 		3.495 x 2.145 x 2.360 3.495 x 2.145 x 2.360
Raccord d'air compriméDN150 PN16 DIN DN150 PN16 DIN
Niveau de pression acoustique dB(A) 79 79
Poids kg 6.580 6.230 6.100 6.750 6.600 6.250

Version SFC

ModèleFSD 475 SFC FSD 575 SFC
Pression de service bar 7,5 10 7,5 10 13
Débit de la centrale complète à la pression de service m³/min 10,6 - 49,87 9,93 - 44,08 13,33 - 59,83 12,9 - 50,85 11,55 - 45
Pression positive maxi bar 8,5 12 8,5 12 15
Puissance utile nominale moteur kW 250 315
Dimensions
l x P x H mm 		3.740 x 2.145 x 2.360 3.740 x 2.145 x 2.360
Raccord d'air compriméDN150 PN16 DIN DN150 PN16 DIN
Niveau de pression acoustique dB(A) 79 80
Poids kg 6.930 6.800 7.300 6.950 6.820

Caractéristiques techniques HSD

Version standard

ModèleHSD 662 HSD 722 HSD 782
Pression de service bar 7,5 10 13 7,5 10 13 7,5 10 13
Débit de la centrale complète à la pression de service m³/min 66,4 54,44 43,72 72,4 59,48 47,87 78,4 65,31 53,07
Pression positive maxi bar 8,5 12 15 8,5 12 15 8,5 12 15
Puissance utile nominale moteur kW 360 400 450
Dimensions
l x P x H mm 		3.570 x 2.145 x 2.350 3.570 x 2.145 x 2.350 3.570 x 2.145 x 2.350
Raccord d'air compriméDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Niveau de pression acoustique dB(A) 71 72 72
Poids kg 8.100 7.481 7.027 8.500 8.202 7.262 8.600 8.434 7.815

ModèleHSD 842
Pression de service bar 7,5 10 13
Débit de la centrale complète à la pression de service m³/min 84,4 71,15 58,27
Pression positive maxi bar 8,5 12 15
Puissance utile nominale moteur kW 500
Dimensions
l x P x H mm 		3.570 x 2.145 x 2.350
Raccord d'air compriméDN150 PN16 DIN
Niveau de pression acoustique dB(A) 73
Poids kg 8.700 8.666 8.368

Version SFC

ModèleHSD 662 SFC HSD 782 SFC HSD 842 SFC
Pression de service bar 7,5 10 7,5 10 13 7,5 10 13
Débit de la centrale complète à la pression de service m³/min 10,4 - 66,32 8,5 - 57,47 11,9 - 77,83 10 - 65,47 8 - 55,78 11,9 - 87,33 10 - 74,41 8 - 63,44
Pression positive maxi bar 8,5 12 8,5 12 15 8,5 12 15
Puissance utile nominale moteur kW 382 410 515
Dimensions
l x P x H mm 		4.370 x 2.145 x 2.350 4.370 x 2.145 x 2.350 4.370 x 2.145 x 2.350
Raccord d'air compriméDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Niveau de pression acoustique dB(A) 73 74 75
Poids kg 9.100 8.967 9.600 9.113 8.980 10.100 9.934 9.315
