Purgeurs de condensats

Pas de perte d'air comprimé

Les purgeurs de condensats évacuent les condensats engendrés dans les séparateurs centrifuges, les réservoirs d'air comprimé, les sécheurs frigorifiques et les filtres. Ils sont donc indispensables pour le traitement efficace de l’air comprimé et une alimentation pneumatique fiable.


ECO-DRAINS

Les purgeurs de condensats électroniques ECO-DRAIN Kaeser sont très économiques et fiables grâce à leur régulation en fonction des quantités de condensats, aux soupapes résistantes aux poussières et au contact d'alarme qui se raccorde sur la commande (à partir du modèle 31).

Les purgeurs de condensats ECO-DRAIN sont disponibles pour des débits d'air comprimé jusqu'à 3500 cfm. Kaeser propose des versions adaptées aux cas particuliers, par exemple pour des condensats agressifs, des pressions jusqu'à 913 psig, des utilisations en vide ou exposées au gel.

Les avantages

  • Pas de perte d'air comprimé :
    Lorsque le capteur capacitif de l'ECO-DRAIN signale que le niveau maximal de condensats est atteint, l'électronique intelligente commande l'ouverture et la fermeture de la membrane de soupape pour évacuer uniquement les condensats sans laisser échapper d'air comprimé, ce qui économise évidemment de l'énergie.
  • Purge fiable des condensats chargés en poussières :
    Le capteur capacitif n'utilise pas de composants mécaniques sensibles aux pannes pour déterminer le niveau de condensats. Les conduites pilotes des vannes restent propres en permanence. La soupape à membrane pilotée crée une section d'ouverture importante qui permet l'évacuation fiable des condensats même s'ils sont très chargés en poussière ou même purement huileux.
  • Entretien facile - sans spécialiste en électronique :
    L'unité d'entretien des modèles 30, 31 et 32 regroupe toutes les pièces d'usure. Elle se met en place en un clic sur l'unité de commande, sans risque de mauvais positionnement, et exclut donc les erreurs liées au remplacement de joints. L'unité d'entretien subit un essai de fonctionnement complet avant la livraison. Elle offre une très longue durée d'utilisation et son remplacement ne nécessite pas l'intervention d'un spécialiste en électronique.
Purgeur magnétique automatique AMD 1550


Les purgeurs magnétiques automatiques (AMD) Kaeser évacuent les condensats et autres polluants de votre système d'air comprimé. Du fait de leur grande capacité d'évacuation, les purgeurs magnétiques automatiques sont adaptés à un large éventail d’applications. Les purgeurs magnétiques automatiques sont très fiables et ne nécessitent que peu d'entretien. Ils maintiennent un « joint liquide » qui empêche toute perte d'air comprimé. À la différence des purgeurs à flotteurs conventionnels, le mécanisme est isolé des condensats et ne risque donc pas de coller ou de s'encrasser.

Le purgeur AMD 1550 est idéal pour les refroidisseurs, les sécheurs frigorifiques, les filtres et les séparateurs de liquide. Le corps et les composants internes, robustes et traités anticorrosion évitent l’encrassement. Ce purgeur magnétique automatique ne nécessite pas d’alimentation électrique et les raccordements peuvent se faire en haut ou en bas pour simplifier l’installation. La conception modulaire facilite l’entretien.



Les détails du produit

Structure

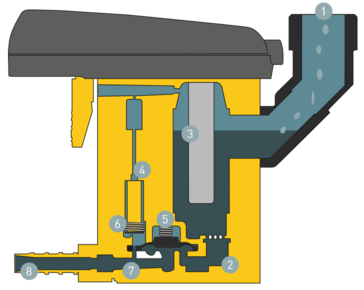

Purgeur de condensats ECO-DRAIN – Conception
  1. Arrivée des condensats
  2. Réservoir
  3. Capteur capacitif
  4. Électrovanne
  5. Membrane de soupape
  6. Conduite pilote
  7. Siège de soupape
  8. Conduite de purge

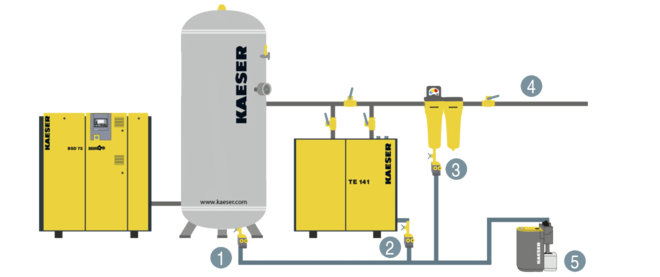

Intégration dans la station d’air comprimé
Purgeur de condensats ECO-DRAIN : Intégration dans la station d’air comprimé
  1. ECO-DRAIN
  2. ECO-DRAIN
  3. ECO-DRAIN
  1. Réseau d'air comprimé
  2. Traitement des condensats

L'évacuation des condensats doit être assurée de manière fiable en tous points du circuit d'air comprimé où s'accumulent des condensats. Les meilleurs résultats sont obtenus par les purgeurs à commande électronique.

Caractéristiques techniques

Vous trouverez les caractéristiques techniques dans ces brochures :
