Sécheurs frigorifiques éco-énergétiques SECOTEC de 325 à 1060 scfm

Des sécheurs frigorifiques compacts, éco-énergétiques, dotés d’un accumulateur à chaleur latente impressionnant

Les sécheurs frigorifiques SECOTEC de qualité industrielle (représentés ici par les séries TE et TF (*)) sont appréciés depuis longtemps pour leurs points de rosée stables, leur fiabilité exceptionnelle et leurs coûts de propriété très bas.

Avec l'échangeur de chaleur SECOPACK LS à chaleur latente innovant et la commande SIGMA CONTROL SMART, la nouvelle génération de sécheurs place la barre encore plus haut en termes d’efficacité énergétique, de gain de place et de facilité d'utilisation.

  • Grande durabilité du fait de la tuyauterie d'air comprimé résistante à la corrosion et de l'échangeur de chaleur en aluminium (condenseur et SECOPACK LS)
  • Avec le module de communication Modbus TCP en option pour l'intégration dans le SIGMA NETWORK

Les avantages

  • Économie d'énergie :
    Les sécheurs frigorifiques TE et TF consomment moins de 97 W par cfm d'air comprimé (ISO 7183-A1). Grâce à la régulation éco-énergétique, l'excédent de puissance frigorifique dégagé en charge partielle est stocké dans la masse thermique pour servir ensuite au séchage sans consommation d'électricité. La réactivité de l'échangeur de chaleur SECOPACK LS garantit en permanence des points de rosée stables.
  • Une commande intuitive :
    La commande électronique SIGMA CONTROL SMART est simple et intuitive. L'historique des signalisations, les compteurs d'heures de service et les compteurs de maintenance pour les différents composants permettent une surveillance efficace et l'analyse des données de fonctionnement. Des contacts secs et le module de communication optionnel Modbus TCP facilitent la mise en réseau avec des commandes prioritaires comme le SIGMA AIR MANAGER 4.0.
  • Conception compacte optimisée :
    La partie accumulation de l'échangeur de chaleur innovant SECOPACK LS est chargée avec un matériau à changement de phase. À volume identique, sa capacité d'accumulation permet d'économiser 98 % de matériau par rapport aux masses thermiques conventionnelles. Cette capacité d'accumulation, garante de stabilité du point de rosée, se traduit par une réduction considérable de l'encombrement du sécheur. Les tuyauteries optimisées limitent les pertes de charge et contribuent à l’efficacité des sécheurs SECOTEC.

* Les sécheurs frigorifiques contiennent du gaz à effet de serre fluoré R-134a.



Les détails du produit

Réduire les coûts de propriété
KAESER life-cycle cost management

Grâce à la régulation intermittente et à leur grande capacité d'accumulation, les sécheurs SECOTEC de nouvelle génération consomment moins de 97 W par cfm d'air comprimé à sécher (ISO 7183 A1), pratiquement indépendamment de leur charge.

À la différence des systèmes conventionnels, la puissance frigorifique excédentaire n'est pas gaspillée. Elle est utilisée pour refroidir la masse thermique qui, à son tour, fournit le froid pour le séchage de l'air comprimé. Aucune dépense d'énergie électrique n'est donc nécessaire.

La nouvelle conception nécessite très peu d'entretien et permet des interventions simples et rapides.


Vous souhaitez en savoir plus sur la réduction des coûts de propriété avec les systèmes Kaeser ?

SECOTEC – des économies d'énergie en toutes circonstances

La sollicitation d'un sécheur frigorifique dépend du débit d'air comprimé à sécher (partie en gris) mais aussi, et surtout, de la teneur en eau de l'air comprimé à l'entrée du sécheur. Cette teneur en eau (humidité) est d'autant plus importante que la température ambiante est élevée. Les sécheurs frigorifiques sont donc fortement sollicités lorsqu'il fait chaud, comme en été (courbe jaune).

Avec la baisse des températures en hiver (courbe turquoise), la puissance demandée aux sécheurs frigorifiques diminue également. Pour que le point de rosée reste stable malgré toutes ces fluctuations, il faut dimensionner les sécheurs frigorifiques pour la charge de pointe et avec une marge suffisante.

Comme pour les plages de débit et de température, les sécheurs frigorifiques fonctionnent en permanence entre 0 et 100 % de la charge. En assurant une utilisation optimale de l'énergie sur toute cette plage de charge, la régulation SECOTEC génère des économies importantes.

The energy-saving effect
R-513A, un frigorigène pérenne
R-513A

L’utilisation du R-513A en petites quantités offre l’assurance d’un approvisionnement pérenne en frigorigène pour la maintenance sur toute la durée de vie du sécheur frigorifique.

Innovation :

  • La réglementation en matière d’utilisation des gaz à effet de serre est de plus en plus restrictive partout dans le monde. Les échangeurs de chaleur très compacts, comme le SECOPACK LS et les condenseurs à micro canaux, réduisent considérablement les besoins en frigorigène.
  • Le R-513A a un potentiel de réchauffement planétaire nettement plus bas que celui des frigorigènes couramment utilisés jusqu’à présent dans les sécheurs frigorifiques.
  • Le R-513A est équivalent au R-134a. Il n’est ni toxique ni inflammable.

Des économies d'énergie maximales grâce à la régulation de l’accumulateur frigorifique
Des économies d'énergie maximales grâce à la régulation de l’accumulateur frigorifique des sécheurs frigorifiques SECOTEC

Le taux d'utilisation des sécheurs frigorifiques varie en permanence entre 0 et 100 %. À la différence des régulations progressives conventionnelles, la régulation SECOTEC adapte exactement la puissance électrique aux besoins dans toutes les phases de charge.

Elle permet ainsi aux sécheurs frigorifiques SECOTEC d'économiser près de 60 % des coûts d'électricité pour un taux d'utilisation moyen de 40 %, par rapport aux sécheurs frigorifiques à régulation des gaz chauds par exemple.

À la différence des systèmes conventionnels, la masse thermique des sécheurs SECOTEC reste toujours froide. De ce fait, le séchage de l'air comprimé est efficace même pendant les phases de démarrage. L'excellent calorifugeage de la masse thermique minimise la dépense énergétique. Le séchage de l'air comprimé avec les sécheurs frigorifiques SECOTEC s'effectue avec une efficacité énergétique exceptionnelle. La grande capacité d'accumulation permet également de réduire l’usure des composants du système de séchage.

Un séchage optimal avec un fonctionnement en douceur
Séchage optimal et fonctionnement écologique avec les sécheurs frigorifiques SECOTEC

Les sécheurs frigorifiques SECOTEC assurent des points de rosée sous pression stables dans toutes les phases de charge. L'air comprimé sec peut descendre à une température de +38 °F (= point de rosée sous pression réalisable) sans que l'humidité qu'il contient ne se condense. Le réseau d'air comprimé et les équipements raccordés bénéficient d'une protection optimale, même à des températures ambiantes relativement élevées.

Les sécheurs frigorifiques conventionnels à commutation dépourvus d'accumulateur frigorifique proprement dit utilisent le matériau de leur échangeur de chaleur comme masse thermique. Les compresseurs frigorifiques et les ventilateurs de ces sécheurs doivent donc s'enclencher et se déclencher beaucoup plus souvent pour fournir la puissance frigorifique requise de manière à peu près constante. Dans bien des cas, pour réduire la fréquence de commutation et l'usure, le circuit frigorifique ne redémarre que lorsque le point de rosée est très haut. Les variations du point de rosée sous pression qui en résultent nuisent à la qualité du séchage. Ce système n'est pas sans risque car la corrosion peut se former dès lors que l'humidité relative de l'air comprimé dépasse 40 %, autrement dit sans bien avant que la condensation n'apparaisse.

Grâce à leur grande capacité d'accumulation, les sécheurs frigorifiques SECOTEC préservent les composants. Lorsque la masse thermique est chargée, le compresseur frigorifique et le ventilateur peuvent rester à l'arrêt pendant beaucoup plus longtemps sans nuire à la stabilité du point de rosée.

Équipement

Cicruit frigorifique

Circuit frigorifique comprenant :

  • Compresseur scroll
  • Condenseur à micro canaux en aluminium avec ventilateur
  • Pressostat de sécurité
  • Masse thermique
  • Filtre déshydrateur
  • Vanne d'expansion thermostatique
  • Échangeur de chaleur en aluminium SECOPACK LS
  • Capteur de pression et de température

SECOPACK LS

  • Échangeur de chaleur air/air et air/frigorigène compact en aluminium
  • Partie accumulation intégrée avec matériau à changement de phase
  • Séparateur de condensats
  • Calorifugeage

SIGMA CONTROL SMART

SIGMA CONTROL SMART : commande électronique avec écran couleur

  • Commande électronique avec écran couleur
  • Navigation par menus avec des symboles universellement compréhensibles
  • Indicateur de la tendance du point de rosée
  • PID avec indication des caractéristiques de fonctionnement et des signalisations en cours
  • Historique des signalisations
  • Compteur d'heures de service
  • Compteur de maintenance

Contacts secs

  • Signalisations de fonctionnement « défaut » et « compresseur frigorifique en marche »
  • Avertissements « maintenance/avertissement » et « point de rosée élevé »
  • Compteur d'heures de service
  • Compteur de maintenance

Purge des condensats

  • Purgeur électronique de condensats ECO-DRAIN 31 Vario avec vanne d'arrêt sur l'arrivée des condensats, surfaces froides isolées

Carrosserie

  • Carrosserie revêtue de peinture poudre
  • Panneau amovible pour faciliter le raccordement électrique
  • Condenseur facile à nettoyer
  • Panneau latéral amovible pour l'accès centralisé à l'intérieur de l'appareil
  • Pieds de machine

Raccords

  • Tuyauterie d'air comprimé résistante à la corrosion
  • Raccord passe-cloison pour la conduite de condensats externe
  • Passe-câble pour le câble d'alimentation sur l'arrière (découpes prévues dans le toit du sécheur en cas de raccordement par le haut)

Équipement électrique

  • Équipement électrique et contrôles conformes à la norme EN 60204-1 « Sécurité des machines »
  • Protection de l’armoire électrique IP 54

Options et accessoires

  • Sécheurs frigorifiques pour des températures ambiantes jusqu'à +122 °F
  • Sécheur frigorifique refroidi par eau (série TF)
  • Raccordements d’air comprimé à gauche (série TF)
  • Trousse de tuyauterie pour le remplacement des TF 173, 203, 251 (préassemblé en usine) (série TF)
  • Pieds réglables
  • Tranformateur intégré pour tension primaire 200 V - 440 V
  • Tranformateur intégré pour tension primaire 500 V / 3 Ph / 50 Hz et 575 V / 3 Ph / 60 Hz
  • Version sans silicone (norme VW 3.10.7)
  • Module de communication Modbus TCP

SECOTEC – prêt pour l’Industrie 4.0
Avertissement sur le SIGMA AIR MANAGER 4.0

Le module de communication optionnel Modbus TCP permet de raccorder facilement les sécheurs frigorifiques SECOTEC au SIGMA NETWORK, grâce à quoi tous les paramètres et signalisations essentiels sont disponibles en temps réel. Cela permet un suivi complet de la station d'air comprimé toute entière et crée les conditions d'une maintenance préventive en fonction des besoins.
Résultat : une disponibilité maximale à des coûts minimaux.

Le SIGMA AIR MANAGER 4.0 donne également une vision complète des principaux paramètres de fonctionnement des sécheurs frigorifiques. Les avertissements et les alarmes sont représentés selon des codes de couleurs dans le PID de la station. L'utilisateur visualise tous les paramètres de fonctionnement importants et les signalisations en texte clair par un simple clic sur le symbole du sécheur.

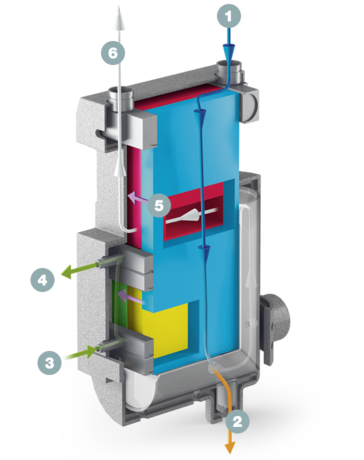

SECOPACK LS – un facteur d’efficacité
échangeur de chaleur SECOPACK - vue en coupe
  1. Entrée d'air comprimé
  2. Sortie des condensats
  3. Entrée du frigorigène (froid)
  4. Sortie du frigorigène (chaud)
  5. Transfert de chaleur
  6. Sortie d'air comprimé

Les sécheurs frigorifiques des séries TE et TF sont équipés du système SECOPACK LS, un échangeur de chaleur innovant dont la masse thermique à chaleur latente est un matériau à changement de phase. L'air comprimé réchauffe ce matériau jusqu'à sa liquéfaction (déchargement de la masse thermique). La masse thermique absorbe la chaleur latente émanant de liquéfaction. Cette quantité de chaleur est beaucoup plus importante que la capacité normale d'une masse thermique conventionnelle (sans changement de phase). À volume identique, la capacité d'accumulation de la masse thermique à chaleur latente des sécheurs TE et TF permet d'économiser 98 % de matériau par rapport aux masses thermiques conventionnelles.

Les avantages majeurs de ce système sont une capacité d'accumulation qui garantit des points de rosée stables, un fonctionnement en douceur et un encombrement fortement réduit.

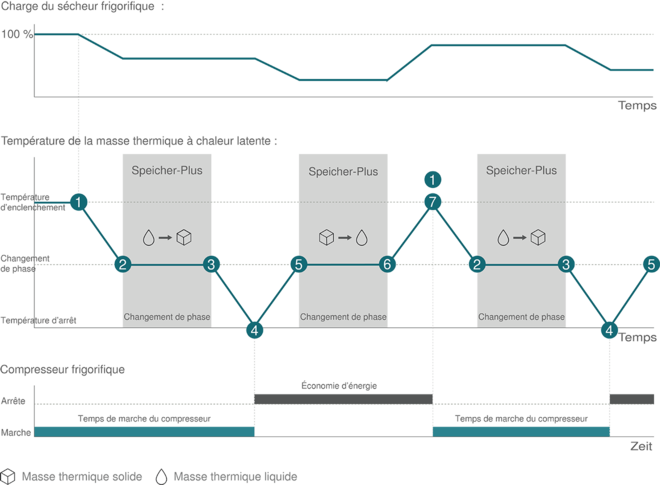

Régulation innovante avec le système « Storage Plus » et le matériau à changement de phase
SECOTEC : régulation innovante avec le système « Storage Plus » et le matériau à changement de phase
  1. Le compresseur fournit du frigorigène froid pour sécher l'air comprimé et refroidir la masse thermique.
  2. La masse thermique se solidifie à température constante en cédant une quantité de chaleur importante par le frigorigène.
  3. Le frigorigène poursuit le refroidissement de la masse thermique jusqu'à la température d'arrêt du compresseur frigorifique.
  4. Le compresseur frigorifique s'arrête.
  1. La masse thermique fournit du froid pour sécher l'air comprimé et elle se réchauffe.
  2. La masse thermique se liquéfie à température constante en absorbant la chaleur de l'air comprimé humide.
  3. La masse thermique se réchauffe jusqu'au point d'enclenchement du compresseur frigorifique.

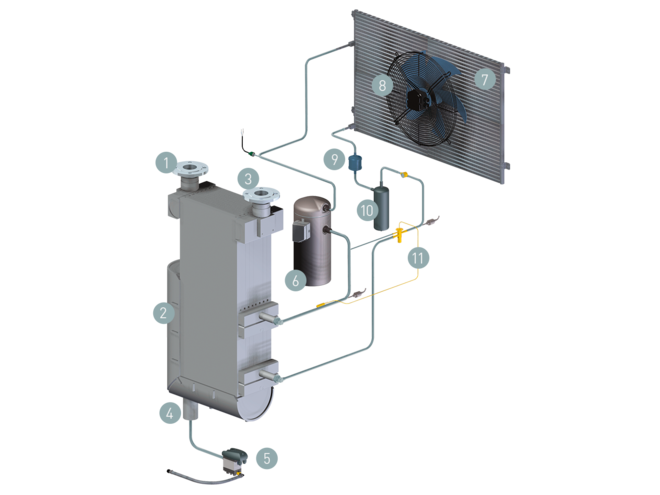

Structure et fonctionnement
Component layout of SECOTEC TF energy-saving refrigeration dryers
  1. Entrée d'air comprimé
  2. Échangeur de chaleur SECOPACK LS
  3. Sortie d'air comprimé
  4. Sortie des condensats
  5. Purgeur de condensats ECO-DRAIN
  6. Compresseur frigorifique
  1. Condenseur à micro canaux
  2. Ventilateur
  3. Filtre déshydrateur
  4. Masse thermique
  5. Vanne d’expansion
Caractéristiques techniques TE

Version standard

ModèleTE 102 TE 122 TE 142
Débit cfm 371 410 470
Perte de charge psi 1,45 1,74 1,6
Consommation électrique à 50 % du débit hp 1,05 1,11 1,39
Consommation électrique à 100 % du débit hp 2,28 2,43 2,79
Pression de service psi 44 - 232 44 - 232 44 - 232
Température ambiante °F 38 - 110 38 - 110 38 - 110
Température d’entrée °F 38 - 140 38 - 140 38 - 140
Poids lb 505 507 549
Dimensions l x P x H in 28 x 38,7 x 63,5 28 x 38,7 x 63,5 28 x 38,7 x 63,5
Raccord d'air comprimé2 NPT 2 NPT 2 NPT
Raccord du purgeur de condensats¼ NPT ¼ NPT ¼ NPT
Raccordement électrique460 V / 3 Ph / 60 Hz 460 V / 3 Ph / 60 Hz 460 V / 3 Ph / 60 Hz
FrigorigèneR 513A R 513A R 513A
Masse de frigorigène en équivalent CO2 t 0,95 0,98 1,01
Potentiel de réchauffement planétaire 631 631 631
Masse de frigorigène lb 3,31 3,42 3,53

Caractéristiques techniques TF

Version standard

ModèleTF 174 TF 230 TF 280
Débit cfm 519 671 890
Perte de charge psi 1,45 1,6 2,18
Consommation électrique à 50 % du débit hp 1,57 2,12 2,6
Consommation électrique à 100 % du débit hp 2,92 4,1 4,96
Pression de service psi 44 - 232 44 - 232 44 - 232
Température ambiante °F 38 - 110 38 - 110 38 - 110
Température d’entrée °F 38 - 140 38 - 140 38 - 140
Poids lb 752 791 849
Dimensions l x P x H in 32,9 x 48,4 x 78,7 32,9 x 48,4 x 78,7 32,9 x 48,4 x 78,7
Raccord d'air comprimé2½ ANSI class 300 3 ANSI class 300 3 ANSI class 300
Raccord du purgeur de condensats¼ NPT ¼ NPT ¼ NPT
Raccordement électrique460 V / 3 Ph / 60 Hz 460 V / 3 Ph / 60 Hz 460 V / 3 Ph / 60 Hz
FrigorigèneR 134a R 134a R 134a
Masse de frigorigène en équivalent CO2 t 3,15 2,86 3,72
Potentiel de réchauffement planétaire 1.430 1.430 1.430
Masse de frigorigène lb 4,85 4,41 5,73

ModèleTF 340
Débit cfm 1.059
Perte de charge psi 1,89
Consommation électrique à 50 % du débit hp 2,88
Consommation électrique à 100 % du débit hp 5,67
Pression de service psi 44 - 232
Température ambiante °F 38 - 110
Température d’entrée °F 38 - 140
Poids lb 915
Dimensions l x P x H in 32,9 x 48,4 x 78,7
Raccord d'air comprimé3 ANSI class 300
Raccord du purgeur de condensats¼ NPT
Raccordement électrique460 V / 3 Ph / 60 Hz
FrigorigèneR 134a
Masse de frigorigène en équivalent CO2 t 3,72
Potentiel de réchauffement planétaire 1.430
Masse de frigorigène lb 5,73
