Soufflantes à vis jusqu'à 335 hp


Immédiatement opérationnelles et efficientes

Pour les soufflantes à vis KAESER au profil SIGMA, l’efficience n’est pas une simple promesse. Les centrales de surpression entièrement équipées, prêtes à être raccordées sur le principe « Branchez et démarrez » nécessitent peu d’entretien et offrent immédiatement une efficience exceptionnelle. Les soufflantes à vis KAESER se distinguent également par un très faible encombrement. Ellespeuvent être commandées à distance ou automatiquement pour un fonctionnement impeccable et sont compatibles avec les systèmes de l’Industrie 4.0.
La faible consommation d'énergie et l’aptitude au service continu des soufflantes à vis KAESER sont payantes pour les stations de traitement des eaux communales ou industrielles, la flottation et la fluidisation ou encore la fermentation.

Caractéristiques :

  • 10 à 335 hp
  • Débit de 190 à 5650 cfm
  • Pression différentielle 4,4 à 16 psig

Les avantages :

  • Une efficience maximale
    Les soufflantes à vis KAESER sont extrêmement efficientes sur une large plage de débit. Leur excellent rendement permet de générer jusqu’à 35 % d'économie par rapport aux soufflantes conventionnelles.
  • Données de fonctionnement et d'état en temps réel
    La commande intégrée SIGMA CONTROL 2 permet de commander et de surveiller efficacement, en temps réel, les données de fonctionnement et d’état de la soufflante. Les divers moyens de communication disponibles facilitent la réalisation d’audits énergétiques selon ISO 50001.
  • Faibles coûts d’installation
    Les soufflantes sont livrées prêts à être raccordées, entièrement équipées de capteurs et d’un bouton d'arrêt d'urgence, avec le plein d'huile et les certifications. Cela permet de gagner du temps et de faire des économies pour la planification, l’installation, la certification, la documentation et la mise en service.

Systèmes d'entraînement efficients

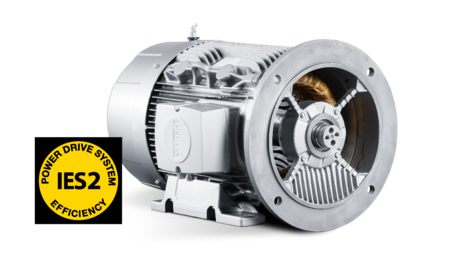

Les soufflantes à vis KAESER avec moteurs à brides sont maintenant équipées de moteurs à rendement Super Premium (IE4 et IES2).

Les soufflantes à vis KAESER sont maintenant équipées de moteurs dont le rendement Super Premium (IE4 et IES2) offre des potentiels d'économies d'énergie considérables. Il n'a jamais été aussi facile de faire des économies !

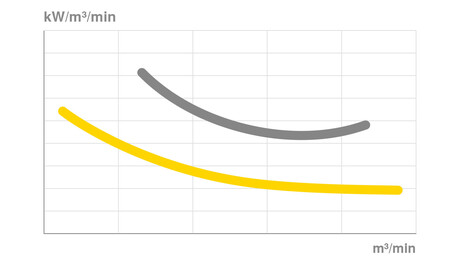

Courbe de puissance spécifique optimisée

Courbe de puissance spécifique optimisée

Le système d'entraînement très efficient, le profil de vis extrêmement compact et, en cas de vitesse variable, la courbe de puissance spécifique pratiquement constante sur toute la plage de réglage (courbe jaune) engendrent des économies d'énergie importantes à tous les régimes de fonctionnement.



Les détails du produit

Équipement

Branchez et démarrez

Ces soufflantes sont livrées prêtes pour la mise en marche, entièrement équipées de capteurs, d’un convertisseur de fréquence STC/SFC, de la commande SIGMA CONTROL 2 et d’un bouton d'arrêt d'urgence.

Bloc soufflante

Bloc soufflante haute efficacité avec le profil SIGMA
  • Bloc soufflante avec des rotors au PROFIL SIGMA assurant un débit d'air maximal pour une consommation électrique minimale

Roulements et étanchéité

  • Roulements à rouleaux cylindriques robustes absorbant l'intégralité des forces radiales
  • Joint tournant de l'arbre du bloc soufflante équipé d'une garniture mécanique d'étanchéité éprouvée, sans entretien
  • Durabilité exceptionnelle des roulements du fait de la répartition optimisée des forces dans la transmission
  • Air sans huile grâce aux garnitures d'étanchéité de très haute qualité

Moteur IE3

  • Le moteur IE3 très efficient assure un rendement exceptionnel.
  • Le moteur et le convertisseur de fréquence atteignent la classe de rendement global IES2.
  • Protection des enroulements moteur
  • Disponible avec convertisseur de fréquence SFC pour les systèmes à vitesse variable
  • Graisseurs aisément accessibles

Transmission

  • Efficacité optimale de la transmission
  • Coûts d'entretien réduits
  • Moteurs électriques de première qualité

Anti-pulsatoires

  • Silencieux performants côté aspiration et refoulement, avec une large gamme de fréquence pour absorber les pulsations de l'air
  • Amortissement efficace du bruit hydraulique induit dans les tuyauteries

SIGMA CONTROL 2

SIGMA CONTROL 2 – emplacement de carte SD
  • Signalisation de l'état de fonctionnement par LED tricolores
  • Écran ergonomique
  • 30 langues au choix
  • Touches à effleurement avec pictogrammes
  • Surveillance et régulation automatiques
  • Modes Dual, Quadro, Vario, et continu disponibles de série
  • Interfaces : Ethernet
  • Modules de communication en option pour EtherNet/IP, Profibus DP, Modbus, Profinet et DeviceNet
  • Emplacement de carte SD pour enregistrement des données et mises à jour
  • Lecteur RFID
  • Serveur Web
  • Interface utilisateur KAESER CONNECT
  • Visualisation des valeurs des entrées analogiques et numériques
  • Avertissements et signalisations de défauts
  • Représentation graphique des profils de pression, de température et de vitesse

KAESER CONNECT

  • Navigateur Web
  • Saisir l’adresse IP du SC2 et un mot de passe
  • Connexion à la commande de la soufflante par serveur Web intégré

L’interface utilisateur permet de visualiser en temps réel l'état opérationnel de la machine, les signaux des entrées analogiques et numériques, la liste des avertissements et des signalisations de défauts, et les courbes de pression, de température et de vitesse.

Commande et surveillance pour une meilleure efficience
Commande de soufflante SIGMA CONTROL 2

La commande SIGMA CONTROL 2 permet de commander et de surveiller efficacement le fonctionnement de la soufflante. Les nombreuses interfaces proposées permettent une communication simple et rapide. Elles facilitent la transmission et l’affichage des signalisations et des valeurs nominales et réelles des grandeurs process. La commande prend en charge toutes les techniques de connexion courantes. En cas de défaillance de la commande à distance, le SIGMA CONTROL 2 prend la main en mode automatique ou manuel pour assurer le fonctionnement ininterrompu du process.

Caractéristiques de puissance garanties
Caractéristiques de puissance garanties conformément à la norme ISO 1217.

KAESER annonce la consommation totale effective et le débit utile de la centrale dans les tolérances rigoureuses de la norme ISO 1217 annexe C ou E (selon le cas) afin que l'utilisateur soit assuré de réaliser les économies prévues.

Plug-and-Play

Einstecken, einschalten – fertig

Solutions clés en main : Branchez et démarrez

Die anschlussfertigen Gebläse sind komplett werkseitig ausgestattet mit Frequenzumrichter oder Y/D Starter, SIGMA CONTROL 2 und Not-Aus-Schalter. Dies senkt bereits bei Planung, Bau, Dokumentation und Inbetriebnahme Aufwand, Kosten und Risiken.

START CONTROL (STC)

Soufflante – START CONTROL (STC)

Die Ausführung mit integriertem Y-Δ-Starter für Betrieb bei konstanter Drehzahl ist mit hochwertiger Schütztechnik, Überstromauslöser und Drehfeldüberwachung ausgestattet. SIGMA CONTROL 2 und sichere Not-Halt-Technik runden die Anlage ab.

SIGMA FREQUENCY CONTROL (SFC)

Soufflante – SIGMA FREQUENCY CONTROL (SFC)

Der SFC-Frequenzumrichter ermöglicht per Drehzahlsteuerung des Gebläses variables Anpassen des Volumenstroms an den Bedarf des Prozesses. Werksseitig ist alles für die sofortige Inbetriebnahme programmiert und parametriert.

Caractéristiques techniques

Vous trouverez les caractéristiques techniques dans cette brochure :
