Compresseurs à vis moyens de 25 à 125 hp


Des compresseurs à vis efficaces dans les moindres détails

Nous considérons que l'alimentation en air comprimé est au cœur de votre production. Nos séries ASD, BSD, CSD et CSD alimentent vos process en air comprimé avec fiabilité, à des niveaux d’efficacité inédits.

Ces centrales s’intègrent parfaitement dans des systèmes de contrôle-commande existants grâce au SIGMA AIR MANAGER 4.0. Nous proposons nos compresseurs à vis dans différentes versions pour assurer l'alimentation en air comprimé dont vous avez besoin :

  • Modèle de base
  • avec un sécheur frigorifique pour une grande qualité d'air comprimé : Le modèle T
  • avec un moteur à vitesse variable pour une efficacité optimale et une large plage de réglage : le modèle SFC
  • avec un moteur synchrone à réluctance : le rendement nettement supérieur à celui des moteurs asynchrones comparables, surtout en charge partielle, permet des économies d’énergie considérables.
  • avec un module sécheur frigorifique et un moteur à vitesse variable pour une solution complète : les modèles T SFC
Nos spécialistes sont là pour vous aider à sélectionner le modèle qui répond à vos besoins.

Les avantages

  • Des économies d'énergie :
    Les centrales à vitesse constante et moteur asynchrone répondent à la classe de rendement IE4. Les compresseurs à vis à vitesse variable sont équipés de moteurs de la classe IE5 et répondent à la classe de rendement global IES2.
  • Une plus grande longévité :
    Le système de gestion électronique de la température régule la température du fluide de manière dynamique sur les séries ASD, BSD, CSD et CSD. Il permet d'éviter la formation de condensats et donc les dommages dus à l'humidité, et il génère en plus des économies d'électricité.
  • La récupération de chaleur :
    Nos compresseurs à vis convertissent 100% de l'énergie électrique consommée en énergie calorifique. 96 % de cette énergie est réutilisable avec la récupération de chaleur. Exploitez ce potentiel !

CSD – la puissance convertie en efficacité

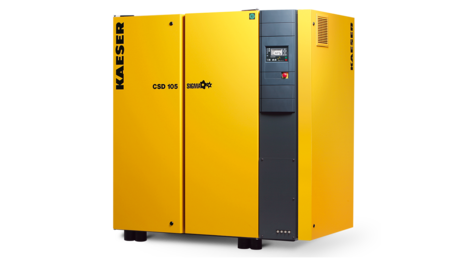

Compresseur à vis CSD/CSDX

La nouvelle génération de compresseurs à vis à injection d'huile CSD de Kaeser développe des puissances qui ciblent les besoins de l’application avec une précision et une efficacité accrues. La chaîne cinématique intégrée, constituée du moteur, d'une synchronisation et du bloc permet de sélectionner la vitesse du bloc la plus éco-énergétique pour chaque point de fonctionnement. La gestion électronique de température intégrée (ETM) et la soupape d'aspiration reconçue, combinée au filtre d'aspiration agrandi augmentent considérablement l’efficacité du compresseur à vis. Le ventilateur à vitesse variable génère des économies d’énergie suplémentaires et réduit l'empreinte carbone car il ne fournit que l’air de refroidissement effectivement nécessaire.

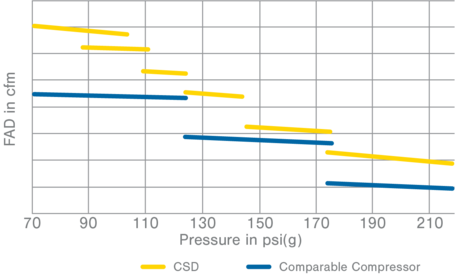

Pressure ranges for the CSD screw compressor series.
Six variantes de pression permettent une augmentation significative du débit d'air comprimé et surtout une adéquation encore plus précise à vos exigences de pression.

KAESER privilégie toujours l’entraînement le plus efficace possible pour augmenter le rendement énergétique. Les centrales à vitesse constante sont équipées de moteurs asynchrones qui atteignent la classe IE4, autrement dit la meilleure classe d’efficacité pour ce type de moteur. Les centrales à vitesse variable SFC possèdent des moteurs IE5 et répondent aux critères de rendement global IES2, soit la classe d’efficacité maximale définie par la norme européenne CEI 61800-9.



Les détails de nos compresseurs à vis jusqu’à 125 hp

Empêcher avec fiabilité la formation de condensats

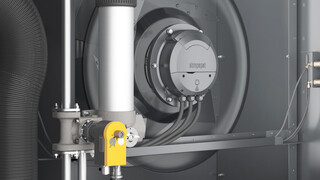

Contrôle électronique de température pour éviter la formation de condensats.

La gestion électronique de la température (ETM) permet à la commande de compresseur SIGMA CONTROL 2 d’éviter avec fiabilité la formation de condensats. Sur les CSD, le SIGMA CONTROL 2 peut également adapter le débit d'air de refroidissement en fonction des conditions ambiantes en faisant varier la vitesse du ventilateur. Cela permet de réduire la vitesse du ventilateur et par conséquent la consommation d’énergie à des températures basses ou en charge partielle.

Fonctionnement efficace et fiable

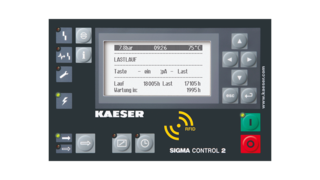

Commande de compresseur SIGMA CONTROL 2

La commande intégrée SIGMA CONTROL 2 gère la production d'air comprimé et assure le fonctionnement fiable et efficace de la centrale. Elle garantit une coordination optimale en interconnexion. Elle surveille et évalue tous les composants importants et les états de fonctionnement de la centrale. L’exploitant dispose de multiples fonctions de communication, y compris pour relier la centrale à un système de contrôle-commande (SCADA).

L’efficacité énergétique est essentielle
Save with KAESER life-cycle management

L'achat et l'entretien du compresseur ne représentent qu'une petite fraction du coût de propriété total. La plus grande part des coûts du système est imputable à l’énergie. Étant l’un des plus grands constructeurs de systèmes d'air comprimé, nous proposons une planification sur mesure pour répondre exactement à vos besoins individuels, une station d'air comprimé éco-énergétique et un service fiable. Nous sommes à vos côtés pendant toute la durée de vie de votre station d'air comprimé.

Une haute qualité d'air comprimé avec une faible consommation d’énergie

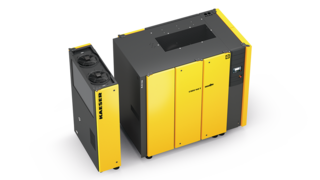

Compresseur à vis CSD avec module sécheur.

Vous voulez protéger votre réseau d'air comprimé contre la corrosion des tuyauteries, les défaillance des équipements raccordés et l’endommagement des produits ? Un module sécheur pour les séries de compresseurs à vis ASD, BSD et CSD est LA solution.

La construction robuste et compacte du sécheur frigorifique permet de réduire la charge de frigorigène et donc l’équivalent CO2. Sa régulation éco-énergétique n'autorise le fonctionnement que lorsque l’air comprimé circule dans le sécheur. La qualité d’air comprimé requise par l’application est ainsi assurée avec une efficacité maximale.

Caractéristiques techniques ASD

Version standard

Modèle Pression de service psi Débit de la centrale complète à la pression de service acfm Pression positive maxi psi Puissance utile nominale moteur hp Dimensions
l x P x H in 		Raccord d'air comprimé Niveau de pression acoustique dB(A) Poids lb
ASD 25 125 112 125 25 58 x 35 x 60 1¼ NPT 66 1.345
ASD 30 125 132 125 30 58 x 35 x 60 1¼ NPT 67 1.369
145 111 175
175 110
ASD 40S 125 162 125 40 58 x 35 x 60 1¼ NPT 67 1.574
145 130 175 1.499
175 127
217 106 217
ASD 40 125 191 125 40 58 x 35 x 60 1¼ NPT 69 1.570
145 161 175 1.574
175 159
217 123 217 1.499

Version T

Modèle Pression de service psi Débit de la centrale complète à la pression de service acfm Pression positive maxi psi Puissance utile nominale moteur hp Sécheur frigorifique Dimensions
l x P x H in 		Raccord d'air comprimé Niveau de pression acoustique dB(A) Poids lb
ASD 25 T 125 112 125 25 ABT 60 70 x 35 x 60 1¼ NPT 66 1.554
ASD 30 T 125 132 125 30 ABT 60 70 x 35 x 60 1¼ NPT 67 1.579
145 111 175
175 110
ASD 40S T 125 162 125 40 ABT 60 70 x 35 x 60 1¼ NPT 67 1.784
145 130 175 1.709
175 127
217 106 217
ASD 40 T 125 191 125 40 ABT 60 70 x 35 x 60 1¼ NPT 69 1.779
145 161 175 1.784
175 159
217 123 217 1.709

Module sécheur frigorifique

Modèle Consommation électrique Point de rosée sous pression °F Frigorigène Potentiel de réchauffement planétaire — Volume de frigorigène lb Masse de frigorigène en équivalent CO2 t Circuit frigorifique hermétique
ABT 60 1,3 37 R-513A 631 1,65 0,5 -

Caractéristiques techniques BSD

Version standard

Modèle Pression de service psi Débit de la centrale complète à la pression de service acfm Pression positive maxi psi Puissance utile nominale moteur hp Dimensions
l x P x H in 		Raccord d'air comprimé Niveau de pression acoustique dB(A) Poids lb
BSD 40 125 193 125 40 63 x 41 x 67 1½ NPT 72 2.072
175 161 175
BSD 50 125 236 125 50 63 x 41 x 67 1½ NPT 72 2.172
175 190 175 2.105
217 157 217
BSD 60 125 288 125 60 63 x 41 x 67 1½ NPT 73 2.238
175 231 175
217 185 217 2.172

Version T

Modèle Pression de service psi Débit de la centrale complète à la pression de service acfm Pression positive maxi psi Puissance utile nominale moteur hp Sécheur frigorifique Dimensions
l x P x H in 		Raccord d'air comprimé Niveau de pression acoustique dB(A) Poids lb
BSD 40 T 125 193 125 40 ABT 83 78 x 41 x 67 1½ NPT 72 2.359
175 161 175
BSD 50 T 125 236 125 50 ABT 83 78 x 41 x 67 1½ NPT 72 2.458
175 190 175 2.392
217 157 217
BSD 60 T 125 288 125 60 ABT 83 78 x 41 x 67 1½ NPT 73 2.524
175 231 175
217 185 217 2.458

Module sécheur frigorifique

Modèle Consommation électrique Point de rosée sous pression °F Frigorigène Potentiel de réchauffement planétaire — Volume de frigorigène lb Masse de frigorigène en équivalent CO2 t Circuit frigorifique hermétique
ABT 83 1,5 37 R-513A 631 2,43 0,7 -

Caractéristiques techniques CSD

Version standard

Modèle Pression de service psi Débit de la centrale complète à la pression de service acfm Pression positive maxi psi Puissance utile nominale moteur hp Dimensions
l x P x H in 		Raccord d'air comprimé Niveau de pression acoustique dB(A) Poids lb
CSD 90 100 337 100 60 71 x 43 x 75 2 NPT 69 2.954
110 325 110 67
125 300 125
150 271 150
175 255 175
CSD 110 100 404 100 75 71 x 43 x 75 2 NPT 69 3.109
110 392 110
125 376 125
150 332 150 70
175 305 175
217 261 217
CSD 130 100 518 100 100 71 x 43 x 75 2 NPT 74 3.527
110 498 110 72
125 459 125 3.307
150 425 150
175 367 175 71
217 307 217 70

Version T

Modèle Pression de service psi Débit de la centrale complète à la pression de service acfm Pression positive maxi psi Puissance utile nominale moteur hp Sécheur frigorifique Dimensions
l x P x H in 		Raccord d'air comprimé Niveau de pression acoustique dB(A) Poids lb
CSD 90 T 100 337 100 60 ABT 105 87 x 43 x 75 2 NPT 69 3.395
110 325 110 67
125 300 125
150 271 150
175 255 175
CSD 110 T 100 404 100 75 ABT 105 87 x 43 x 75 2 NPT 69 3.549
110 392 110
125 376 125
150 332 150 70
175 305 175
217 261 217
CSD 130 T 100 518 100 100 ABT 125 87 x 43 x 75 2 NPT 74 3.968
110 498 110 72
125 459 125 3.748
150 425 150
175 367 175 71
217 307 217 70

Module sécheur frigorifique

Modèle Consommation électrique Point de rosée sous pression °F Frigorigène Potentiel de réchauffement planétaire — Volume de frigorigène lb Masse de frigorigène en équivalent CO2 t Circuit frigorifique hermétique
ABT 105 1,5 37 R-513A 631 3,2 0,9 -
ABT 125 2,1 37 R-513A 631 3,64 1 -

Caractéristiques techniques CSD

Version standard

Modèle Pression de service psi Débit de la centrale complète à la pression de service acfm Pression positive maxi psi Puissance utile nominale moteur hp Dimensions
l x P x H in 		Raccord d'air comprimé Niveau de pression acoustique dB(A) Poids lb
CSD 145 100 584 100 100 83 x 50 x 77 2 NPT 72 4.167
110 562 110
125 542 125
150 472 150 73
175 445 175 3.946
CSD 175 100 689 100 125 83 x 50 x 77 2 NPT 76 4.475
110 664 110 74
125 593 125 73
150 567 150
175 508 175
217 447 217 4.255

Version T

Modèle Pression de service psi Débit de la centrale complète à la pression de service acfm Pression positive maxi psi Puissance utile nominale moteur hp Sécheur frigorifique Dimensions
l x P x H in 		Raccord d'air comprimé Niveau de pression acoustique dB(A) Poids lb
CSD 145 T 100 584 100 100 ABT 165 99 x 50 x 77 2 NPT 72 4.784
110 562 110
125 542 125
150 472 150 73
175 445 175 4.564
CSD 175 T 100 689 100 125 ABT 165 99 x 50 x 77 2 NPT 76 5.093
110 664 110 74
125 593 125 73
150 567 150
175 508 175
217 447 217 4.872

Module sécheur frigorifique

Modèle Consommation électrique Point de rosée sous pression °F Frigorigène Potentiel de réchauffement planétaire — Volume de frigorigène lb Masse de frigorigène en équivalent CO2 t Circuit frigorifique hermétique
ABT 165 2,4 37 R-513A 631 3,31 0,9 -
