Soufflantes à pistons rotatifs jusqu'à 335 hp

Soufflantes à pistons rotatifs - une fiabilité impressionnante

Les soufflantes à pistons rotatifs KAESER au profil OMEGA se distinguent par leur construction d’une durabilité exceptionnelle. Leur conception universelle autorise des configurations personnalisées et simplifie les extensions - et elle facilite la maintenance et l’utilisation.

Les soufflantes à pistons rotatifs équipées de l’armoire électrique en option sont des centrales prêtes à être raccordées et immédiatement opérationnelles, sur le principe « Branchez et démarrez ». Elles constituent des solutions complètes qui simplifient la mise en service et assurent un fonctionnement fiable et économique

La technologie KAESER éprouvée en matière de pistons rotatifs est idéale pour de nombreuses applications comme le transport pneumatique de matières en vrac, le rétrolavage des filtres dans les usines de traitement des eaux, l’aération des filtres biologiques et des bassins en aquaculture, dans les stations d’épuration communales et industrielles, ou le transport d’azote.

Caractéristiques techniques :

  • 2 à 335 hp
  • Débit de 28 à 5509 cfm en surpression
  • Pression différentielle jusqu'à 14,5 psi en surpression

Les avantages :

  • Économiques à l’achat et très efficientes
    Les soufflantes à pistons rotatifs KAESER sont imbattables sur les basses pressions de service et les durées d’utilisation courtes. Le profil OMEGA spécial des pistons rotatifs trilobes KAESER garantit des rendements énergétiques élevés. Les coûts d'investissement bas rendent ces soufflantes particulièrement rentables pour les applications et les process qui requièrent une alimentation fiable avec des volumes d'air constants.
  • Modulaires et compactes
    La structure modulaire des soufflantes KAESER permet des configurations personnalisées en fonction de l’application. Tout est possible, du simple capot d'insonorisation à l'automatisation complète de la centrale. Les soufflantes à pistons rotatifs KAESER sont également conçues pour un encombrement minimal et peuvent être installées côte à côte sans aucun problème.
  • Robustes et durables
    La longévité et la facilité d'entretien des blocs soufflantes KAESER ne sont pas que des slogans. Ces qualités sont prises en compte dès le stade de fabrication : toutes les soufflantes à pistons rotatifs KAESER possèdent une synchronisation usinée avec précision, des roulements à rouleaux cylindriques robustes et des rotors soigneusement équilibrés.


Les détails du produit

Équipement

Bloc soufflante

Soufflantes à pistons rotatifs avec le profil OMEGA
  • Robuste et durable
  • Rotors au profil OMEGA éco-énergétique
  • Large plage de régulation

Moteur

  • Moteur IE3 à haut rendement
  • Trois thermistances de série
  • Adapté au convertisseur de fréquence OFC pour les centrales à vitesse variable
  • Point de graissage centralisé aisément accessible pour l'entretien rapide et sécuritaire des roulements du moteur

Insonorisation

  • L’air pour l'alimentation de la soufflante et le refroidissement du moteur est prélevé à l'extérieur du capot d'insonorisation dans l'air ambiant froid pour une efficacité énergétique optimale.
  • Amortissement efficace des émissions sonores grâce à un épais revêtement en mousse dense et aux grilles insonorisantes des ouvertures d'arrivée et d'évacuation d'air
  • Réduction des pulsations de l'air en sortie du bloc soufflante par un silencieux à absorption
  • Faibles pulsations résiduelles et donc peu de rayonnement acoustique dans les tuyauteries en aval

Transmission

  • Grande efficacité
  • Protège-courroie pour un fonctionnement sécuritaire
  • Réglage automatique de la tension de la courroie pour un rendement élevé et constant de la transmission
  • Le tendeur de courroie fait office de dispositif de levage du moteur pour le changement de courroie.

SIGMA CONTROL 2

Commande de compresseur SIGMA CONTROL 2
  • SIGMA CONTROL 2 avec un logiciel spécifique pour les soufflantes
  • L'écran et le lecteur RFID facilitent la communication et sécurisent l'accès à la commande.
  • Grande flexibilité et facilité d'intégration dans les systèmes de contrôle / SCADA grâce au choix d'interfaces
  • Lecteur de carte SD pour simplifier les mises à jour et l'enregistrement des paramètres d'exploitation

Refroidisseurs ACA

Refroidisseurs d'air pour les soufflantes
  • Refroidisseurs ACA très efficaces, spécialement développés par KAESER pour les soufflantes à pistons rotatifs.
  • Réduction de la température d’air de soufflage à 50°F au maximum au-dessus de la température ambiante, avec un maintien de pression optimal et sans nécessiter d'eau de refroidissement.
  • Raccordement électrique directement dans l'armoire électrique de la soufflante.
Concept d’instalalation innovant

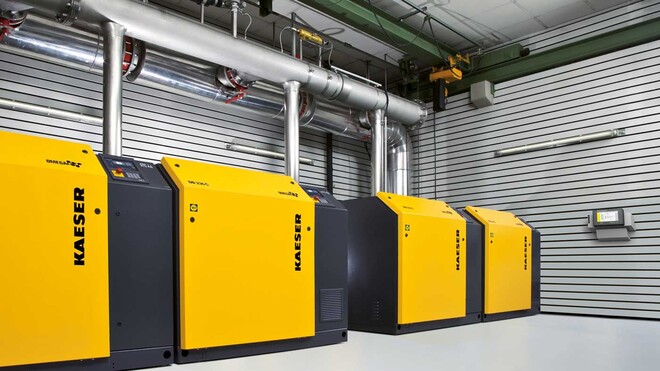

Station de soufflantes à pistons rotatifs de Kaeser Compresseurs.

Plusieurs soufflantes COMPACT peuvent être installées côte à côte pour un encombrement réduit. Tous les travaux d’installation et de maintenance peuvent être effectués sur l’avant ou par le haut. Toutes les vannes sont montées directement sur la soufflante. Tous les raccords de tuyauterie et les prises d'air de refroidissement se trouvent à l’arrière.

Construction robuste - entretien réduit

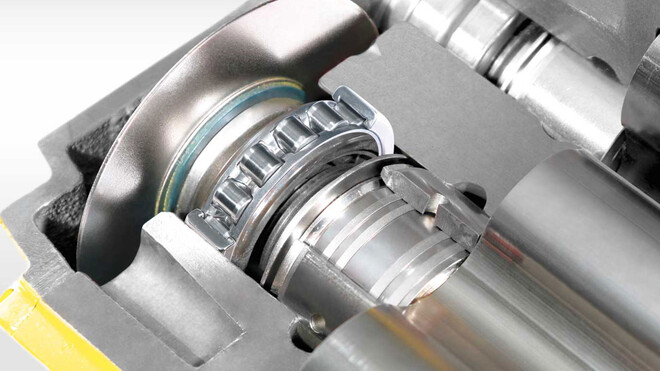

Soufflantes à pistons rotatifs KAESER avec des roulements extrêmement robustes.

Le bloc soufflante OMEGA se caractérise par des pressions jusqu'à 15 psig, des températures finales de compression jusqu'à 320 °F, une large plage de réglage en fonctionnement à vitesse variable, une classe d'équilibrage des rotors Q 2.5 pour une marche plus silencieuse, une plus grande longévité et un entretien réduit.

La très haute qualité d'équilibrage Q 2.5 et l’usinage en un seul tenant du rotor et de l’arbre de la soufflante garantissent un fonctionnement silencieux et sans vibrations. Les extrémités des rotors avec des joints d'étanchéité intégrés protègent le bloc soufflante contre les poussières et les contraintes thermiques.

Caractéristiques techniques

Vous trouverez les caractéristiques techniques dans cette brochure :
