Sécheurs frigorifiques éco-énergétiques SECOTEC jusqu’à 285 cfm

Des économies d’énergie et des points de rosée sous pression stables

Grâce à la régulation très efficace de l'accumulateur frigorifique, les sécheurs frigorifiques SECOTEC TA à TD (*) sèchent l'air comprimé jusqu'à un point de rosée de 38 °F avec une fiabilité et une efficacité maximales. La masse thermique largement dimensionnée assure un fonctionnement en douceur et un point de rosée stable.

  • Des potentiels d'économie considérables en charge partielle et pendant les pauses
  • Conception faite pour durer et pour faciliter la maintenance
  • Versions avec refroidissement par air pour des températures ambiantes jusqu'à 110 °F

Les avantages

  • Économie d'énergie :
    Grâce à la régulation éco-énergétique, l'excédent de puissance frigorifique dégagé en charge partielle est stocké dans la masse thermique pour servir ensuite au séchage sans consommation d'électricité.
  • Fiabilité sur le long terme :
    Les sécheurs frigorifiques SECOTEC possèdent un circuit frigorifique de qualité qui assure un fonctionnement fiable à une température ambiante jusqu'à +110 °F. Le grand séparateur de condensats et le purgeur électronique ECO-DRAIN éliminent les condensats de manière fiable dans toutes les phases de charge. L'équipement électrique est conforme à la norme EN 60204-1.
  • Très grande facilité d'entretien :
    La carrosserie a été optimisée pour faciliter l'accès à toutes les pièces, ce qui réduit considérablement les coûts de main-d'œuvre lors de l'entretien et des inspections.

Le sécheur frigorifique contient du gaz à effet de serre fluoré R-134a. Les modèles des séries TA à TD possèdent un circuit frigorifique hermétiquement scellé.

Le complément idéal : le séparateur huile-eau KCF
KCF condensate filters

Notre conseil : traitez les condensats avec des séparateurs huile-eau KCF pour respecter les normes de rejet dans le réseau d’assainissement de manière économique.



Les détails du produit

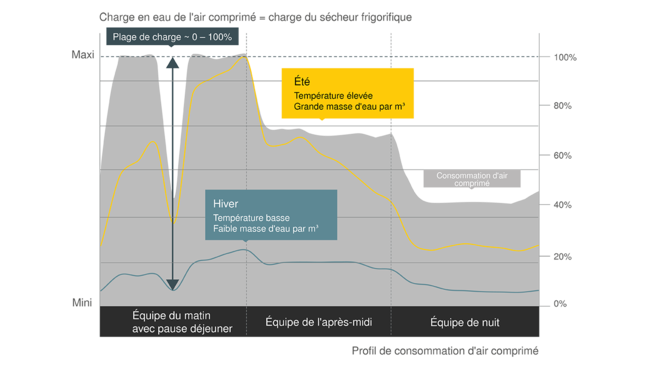

SECOTEC – des économies d'énergie en toutes circonstances

La sollicitation d'un sécheur frigorifique dépend du débit d'air comprimé à sécher (partie en gris) mais aussi, et surtout, de la teneur en eau de l'air comprimé à l'entrée du sécheur. Cette teneur en eau (humidité) est d'autant plus importante que la température ambiante est élevée. Les sécheurs frigorifiques sont donc fortement sollicités lorsqu'il fait chaud, comme en été (courbe jaune).

Avec la baisse des températures en hiver (courbe turquoise), la puissance demandée aux sécheurs frigorifiques diminue également. Pour que le point de rosée reste stable malgré toutes ces fluctuations, il faut dimensionner les sécheurs frigorifiques pour la charge de pointe et avec une marge suffisante.

Comme pour les plages de débit et de température, les sécheurs frigorifiques fonctionnent en permanence entre 0 et 100 % de la charge. En assurant une utilisation optimale de l'énergie sur toute cette plage de charge, la régulation SECOTEC génère des économies importantes.

The energy-saving effect

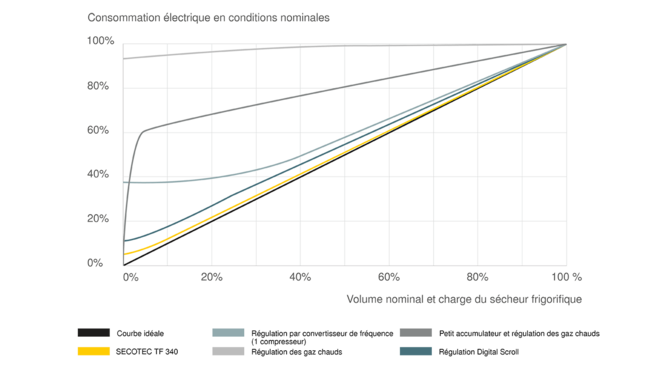

Des économies d'énergie maximales grâce à la régulation de l’accumulateur frigorifique
Des économies d'énergie maximales grâce à la régulation de l’accumulateur frigorifique des sécheurs frigorifiques SECOTEC

Le taux d'utilisation des sécheurs frigorifiques varie en permanence entre 0 et 100 %. À la différence des régulations progressives conventionnelles, la régulation SECOTEC adapte exactement la puissance électrique aux besoins dans toutes les phases de charge.

Elle permet ainsi aux sécheurs frigorifiques SECOTEC d'économiser près de 60 % des coûts d'électricité pour un taux d'utilisation moyen de 40 %, par rapport aux sécheurs frigorifiques à régulation des gaz chauds par exemple.

À la différence des systèmes conventionnels, la masse thermique des sécheurs SECOTEC reste toujours froide. De ce fait, le séchage de l'air comprimé est efficace même pendant les phases de démarrage. L'excellent calorifugeage de la masse thermique minimise la dépense énergétique. Le séchage de l'air comprimé avec les sécheurs frigorifiques SECOTEC s'effectue avec une efficacité énergétique exceptionnelle. La grande capacité d'accumulation permet également de réduire l’usure des composants du système de séchage.

Un séchage optimal avec un fonctionnement en douceur

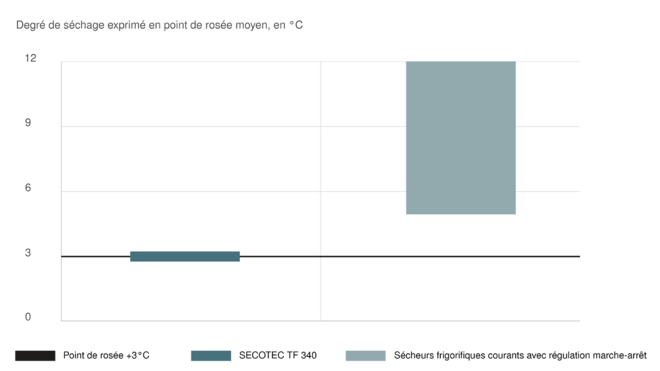

Séchage optimal et fonctionnement écologique avec les sécheurs frigorifiques SECOTEC

Les sécheurs frigorifiques SECOTEC assurent des points de rosée sous pression stables dans toutes les phases de charge. L'air comprimé sec peut descendre à une température de +38 °F (= point de rosée sous pression réalisable) sans que l'humidité qu'il contient ne se condense. Le réseau d'air comprimé et les équipements raccordés bénéficient d'une protection optimale, même à des températures ambiantes relativement élevées.

Les sécheurs frigorifiques conventionnels à commutation dépourvus d'accumulateur frigorifique proprement dit utilisent le matériau de leur échangeur de chaleur comme masse thermique. Les compresseurs frigorifiques et les ventilateurs de ces sécheurs doivent donc s'enclencher et se déclencher beaucoup plus souvent pour fournir la puissance frigorifique requise de manière à peu près constante. Dans bien des cas, pour réduire la fréquence de commutation et l'usure, le circuit frigorifique ne redémarre que lorsque le point de rosée est très haut. Les variations du point de rosée sous pression qui en résultent nuisent à la qualité du séchage. Ce système n'est pas sans risque car la corrosion peut se former dès lors que l'humidité relative de l'air comprimé dépasse 40 %, autrement dit sans bien avant que la condensation n'apparaisse.

Grâce à leur grande capacité d'accumulation, les sécheurs frigorifiques SECOTEC préservent les composants. Lorsque la masse thermique est chargée, le compresseur frigorifique et le ventilateur peuvent rester à l'arrêt pendant beaucoup plus longtemps sans nuire à la stabilité du point de rosée.

Structure et fonctionnement
Design and function of SECOTEC refrigeration dryers
  1. Échangeur de chaleur air/air
  2. Échangeur de chaleur air/frigorigène avec masse thermique
  3. Séparateurs de condensats
  4. Purgeur de condensats ECO-DRAIN
  5. Compresseur frigorifique
  6. Condenseur de frigorigène
  7. Tubes capillaires
  1. Filtre déshydrateur
  2. Pressostat HP
  3. Pressostat BP
  4. Pressostat du ventilateur
  5. Indicateur de tendance du point de rosée sous pression
  6. Entrée et sortie d'air comprimé
Caractéristiques techniques TA

Version standard

ModèleTA 5 TA 8 TA 11
Débit cfm 20 30 45
Perte de charge psi 0,87 1,74 2,32
Consommation électrique à 50 % du débit hp 0,23 0,24 0,4
Consommation électrique à 100 % du débit hp 0,4 0,46 0,59
Pression de service psi 44 - 232 44 - 232 44 - 232
Température ambiante °F 38 - 110 38 - 110 38 - 110
Température d’entrée °F 38 - 130 38 - 130 38 - 130
Poids lb 154 176 187
Dimensions l x P x H in 24,8 x 19,1 x 30,7 24,8 x 19,1 x 30,7 24,8 x 19,1 x 30,7
Raccord d'air comprimé¾ NPT ¾ NPT ¾ NPT
Raccord du purgeur de condensats¼ NPT ¼ NPT ¼ NPT
Raccordement électrique115 V / 1 Ph / 60 Hz 115 V / 1 Ph / 60 Hz 115 V / 1 Ph / 60 Hz
FrigorigèneR 134a R 134a R 134a
Masse de frigorigène en équivalent CO2 t 0,4 0,3 0,5
Potentiel de réchauffement planétaire 1.430 1.430 1.430
Masse de frigorigène lb 0,64 0,46 0,82

Caractéristiques techniques TB

Version standard

ModèleTB 19 TB 26
Débit cfm 71 95
Perte de charge psi 2,47 2,47
Consommation électrique à 50 % du débit hp 0,47 0,64
Consommation électrique à 100 % du débit hp 0,67 0,98
Pression de service psi 44 - 232 44 - 232
Température ambiante °F 38 - 110 38 - 110
Température d’entrée °F 38 - 130 38 - 130
Poids lb 238 256
Dimensions l x P x H in 24,4 x 21,3 x 37,9 24,4 x 21,3 x 37,9
Raccord d'air comprimé1 NPT 1 NPT
Raccord du purgeur de condensats¼ NPT ¼ NPT
Raccordement électrique230 V / 1 Ph / 60 Hz 230 V / 1 Ph / 60 Hz
FrigorigèneR 134a R 134a
Masse de frigorigène en équivalent CO2 t 0,8 0,8
Potentiel de réchauffement planétaire 1.430 1.430
Masse de frigorigène lb 1,19 1,17

Caractéristiques techniques TC

Version standard

ModèleTC 31 TC 36 TC 44
Débit cfm 127 134 170
Perte de charge psi 2,32 2,9 1,45
Consommation électrique à 50 % du débit hp 1,02 1,02 1,17
Consommation électrique à 100 % du débit hp 1,39 1,48 1,96
Pression de service psi 44 - 232 44 - 232 44 - 232
Température ambiante °F 38 - 110 38 - 110 38 - 110
Température d’entrée °F 38 - 130 38 - 130 38 - 130
Poids lb 342 375 441
Dimensions l x P x H in 30,1 x 26 x 39,7 30,1 x 26 x 39,7 30,1 x 26 x 39,7
Raccord d'air comprimé1¼ NPT 1¼ NPT 1¼ NPT
Raccord du purgeur de condensats¼ NPT ¼ NPT ¼ NPT
Raccordement électrique230 V / 1 Ph / 60 Hz 230 V / 1 Ph / 60 Hz 230 V / 1 Ph / 60 Hz
FrigorigèneR 134a R 134a R 134a
Masse de frigorigène en équivalent CO2 t 1,5 1,6 1,5
Potentiel de réchauffement planétaire 1.430 1.430 1.430
Masse de frigorigène lb 2,25 2,43 2,31
