Filtres à air comprimé 1250 - 11 875 scfm


Pureté fiable pour les grands débits d'air comprimé

Les filtres à air comprimé de la série F avec des raccords à bride ont été conçus pour répondre à des exigences élevées. Leur conception robuste et leur corps largement dimensionné assurent avec fiabilité un flux d'air comprimé conforme aux normes de pureté. Ils couvrent toutes les classes de pureté selon ISO 8573-1, avec une perte de charge extrêmement fiable.

  • Débit 1250 à 11 875 scfm
  • Pression de service maxi 232 psig
  • Température de service maxi 140 °F

Les avantages

  • Pureté conforme à la norme :
    Les filtres KAESER FILTER utilisent des médias filtrants modernes, à plis profonds pour éliminer les particules et les aérosols. Le matériau non-tissé robuste en fibres de charbon actif retient les vapeurs d'huile. Les excellents résultats des filtres KAESER FILTER ont été déterminés selon ISO 12500 et confirmés par l’institut de contrôle allemand indépendant IUTA (Institut für Energie- und Umwelttechnik e.V.).
  • Perte de charge minimale, économies maximales :
    Les filtres KAESER FILTER se caractérisent par un corps et des surfaces filtrantes largement dimensionnés, une dynamique du flux d’air innovante et des médias filtrants très performants. Il en résulte une perte de charge jusqu'à 50 % inférieure à celle des autres filtres courants. Et cette efficacité exceptionnelle reste pratiquement constante sur toute la durée de vie des filtres KAESER. Cela réduit la charge des compresseurs en amont, d'où des économies de coûts et de CO2.
  • Conception facilitant l’entretien, manipulation aisée :
    Les filtres KAESER FILTER possèdent un corps en acier traité anticorrosion et un élément filtrant robuste. Grâce aux tiges filetées et aux guides de positionnement, le remplacement des éléments filtrants est rapide et leur étanchéité assurée avec fiabilité. Les filtres à coalescence KB et KE sont équipés en standard d’un purgeur de condensats électronique capacitif ECO-DRAIN 31 F Vario.


Les détails du produit

Perte de charge minimale, économies maximales
FILTRES KAESER : Perte de charge minimale, économies maximales

Des économies sur les coûts de propriété

La perte de charge est le principal facteur qui affecte l’efficacité de filtres à air comprimé. Les filtres KAESER FILTER se caractérisent par un corps et des surfaces filtrantes largement dimensionnés, une dynamique du flux d’air innovante et des médias filtrants très performants. Il en résulte une perte de charge jusqu'à 50 % inférieure à celle des autres filtres courants. Et cette efficacité exceptionnelle reste pratiquement constante sur toute la durée de vie des filtres KAESER. Cela réduit la charge des compresseurs en amont, d'où des économies de coûts et de CO2.

Vous souhaitez en savoir plus sur la réduction des coûts de propriété avec les systèmes Kaeser ?

Des degrés de pureté d’air comprimé pour tous les besoins
Degré de filtration KB Filtre à coalescence
Basic		 KE Filtre à coalescence
Extra		 KD Filtre à particules
Dust		 KA Filtre à charbon actif
Adsorption		 KBE Extra Combination KEA Carbon Combination
Perte de charge initiale à saturation <2,2 psi < 3,0 psi < 0,8 psi
(à l'état neuf, sec)		 0,8 psi
(à l'état neuf, sec)		 < 5,2 psi < 3,8 psi
Teneur en aérosols à l’entrée 10 mg/m³ 10 mg/m³ – – 10 mg/m³ 10 mg/m³
Teneur résiduelle en aérosols en sortie selon ISO 12500-1 < 0.01 mg/m³ < 0.01 mg/m³ – – < 0.01 mg/m³ 0.003 mg/m³
(teneur totale en huile)
Media filtrant Média à plis profonds soutenu par une structure, avec membrane drainante en non-tissé polyester Média à plis profonds soutenu par une structure Non-tissé en fibres de charbon actif haute efficacité – –
Utilisation Filtration d'aérosols solides et liquides, et de particules solides Même utilisation que KB mais pour une qualité d'air comprimé supérieure ; autre possibilité : filtre à microparticules KD Exclusivement pour la filtration de particules solides Exclusivement pour l'élimination de vapeurs d'huile Combinaison de KB et KE ; même utilisation que KE mais pour une plus grande fiabilité de la qualité d'air comprimé Combinaison de KE et KA ; filtration d'aérosols, de particules solides et de vapeurs d'huile
Structure et fonctionnement

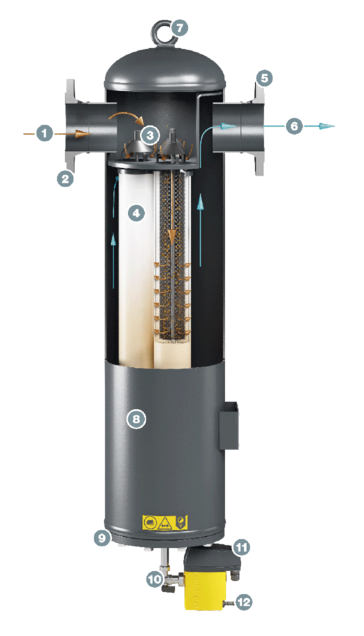

Conception du KAESER FILTER KE F530
  1. Entrée d'air comprimé
  2. Bride de raccordement côté entrée
  3. Filetage de l’élément avec guide de positionnement et diffuseur
  4. Élément filtrant
  5. Sortie d'air comprimé
  6. Bride de raccordement côté sortie
  7. Anneau de levage
  8. Corps revêtu et peint
  9. Couvercle du corps de filtre
  10. Vanne équerre à boisseau sphérique, rotative
  11. ECO-DRAIN 31 F Vario
  12. Sortie des condensats
Caractéristiques techniques

Vous trouverez les caractéristiques techniques dans ces brochures :
